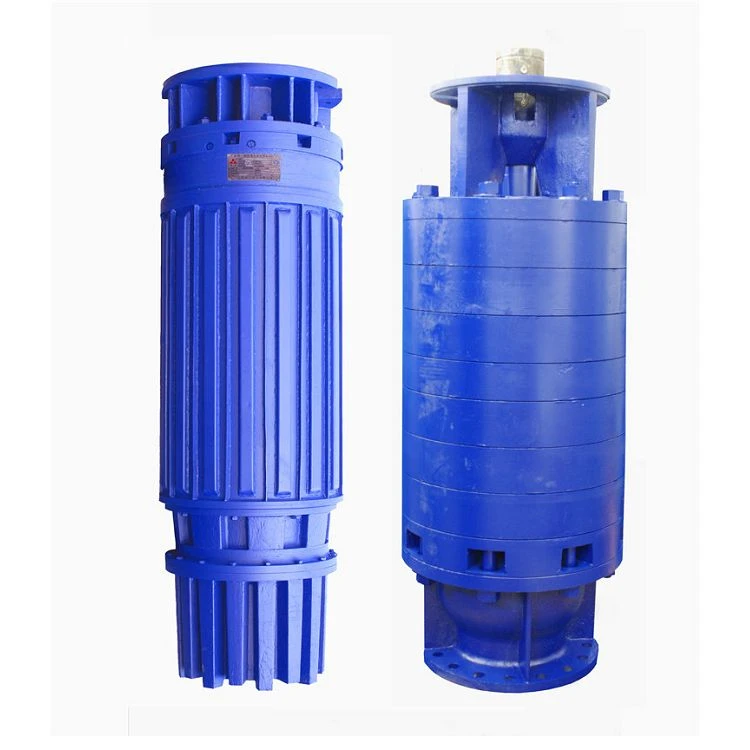

Mine flammesikker nedsenkbar sandpumpe

Produkt introduksjon:

En flertrinns sentrifugalpumpe og en vannfylt nedsenkbar trefaset asynkronmotor utgjør BQS-seriens flammesikker nedsenket sandutløpspumpe. Implementer MT/T671-standarden, GB 3836.1 og GB 3836.2. Dens fordeler i forhold til den konvensjonelle sentrifugalpumpen inkluderer enkel installasjon og vedlikehold, motstand mot fuktighet, sikker og pålitelig drift, stabil ytelse, lav vibrasjonsstøy, høy effektivitet, kompakt design og billige driftskostnader. Strømningsguiden kan festes på utsiden av enheten for å forbedre driftssikkerheten avhengig av det faktiske applikasjonsmiljøet. Motoren vil ikke sprekke eller produsere elektriske gnister mens den kjører i vannet fordi dens indre hulrom er fylt med rent vann. Den elektriske pumpens motor og pumpe er separate.

Funksjoner

BQS-serien med mine flammesikre nedsenkbare sandpumper tar den integrerte strukturen til motoren og vannpumpen. To mekaniske tetninger er satt mellom motoren og pumpehuset for å hindre vann i å trenge inn i motorens indre hulrom. Fra den nedre enden av motoren bruker de "O"-tetninger, ring- og kompresjonshylseforseglinger for å hindre vann i å komme inn i koblingsboksen. Et deksel er satt på utsiden av motorhuset, og vannet som slippes ut fra pumpen renner alt ut gjennom mellomlaget mellom motorhuset og dekselet, som realiserer egenskapene til vannkjøling av motoren, og sikrer dermed at vannpumpen kan kjøre i dehydrering på kort tid, og kan automatisk tømmes når det er vann. Sammenlignet med rentvannspumpen er sandpumpehjulet tilsvarende økt med en sandsikringsring, som kan slippe ut sand som inneholder faste partikler slaggkloakk og ikke påvirker effektiviteten.

Struktur

BQS-serien har to typer sugedesign: enkelt sug og dobbelt sug. Begge to typer pumper har to gruppehjul i rygg-mot-rygg-posisjon. For den doble sugestrukturen er suget på toppen av pumpen, og en annen er på bunnen av pumpen. I prinsippet er skyvekraften null da de to sugene er motsatte, og tallene på løpehjulet er de samme for to sider. For enkeltsugtypen har den enkeltsug på bunnen av pumpen. Hvis løpehjulet er partall, er tallene på de to gruppene de samme, og sugeretningen er den samme. Så skyvekraften er null. Hvis løpehjulstallene er entall, er løpehjulet med lavere sug et trinn mer og det ekstra løpehjulet har balansehull og en pålitelig balansering. Det kan for det meste balansere skyvekraften, så tillitskraften er nesten null også. Designene kan senke drivkraften til motorlageret og kan hjelpe motoren til å kjøre stabilt og forlenge levetiden.

Modell

Merk: Hode kan spesifiseres med ett-trinns hode × trinn

Motorpumpen er Explore-proof type, merket er "ExdbI"

Detaljer

1. Trefase strømforsyning med merkespenninger på 660, 1140, 6000 og 10000 volt og en tillatelsesspenningsbølge på 5 prosent

3. Maksimal væsketemperatur: 40 grader ; 2. tillatt miljøtemperatur: 0 grader –40 grader

4. PH-nivået må være 6–8.

6. Maksimal neddykket dybde bør være mindre enn 70m, og faststoffinnholdet bør være mindre enn 2 prosent.

7. Det anbefales å sette vertikalt. Det er imidlertid noen applikasjoner der en horisontal installasjonsplan er hensiktsmessig. Driftsmodellen fortsetter.

8. Pumpen kan brukes på et sted hvor det er luftbåren eksplosiv gass, som f.eks. Den er i stand til å fungere i et gassfylt miljø.

Det generelle søknadsvilkåret er som angitt ovenfor. Pumpen må være spesiallaget og produsert for unike omstendigheter.

Teknisk karakter

1. En brukt benchmark

2. Nøkkelegenskaper til BQS-pumper

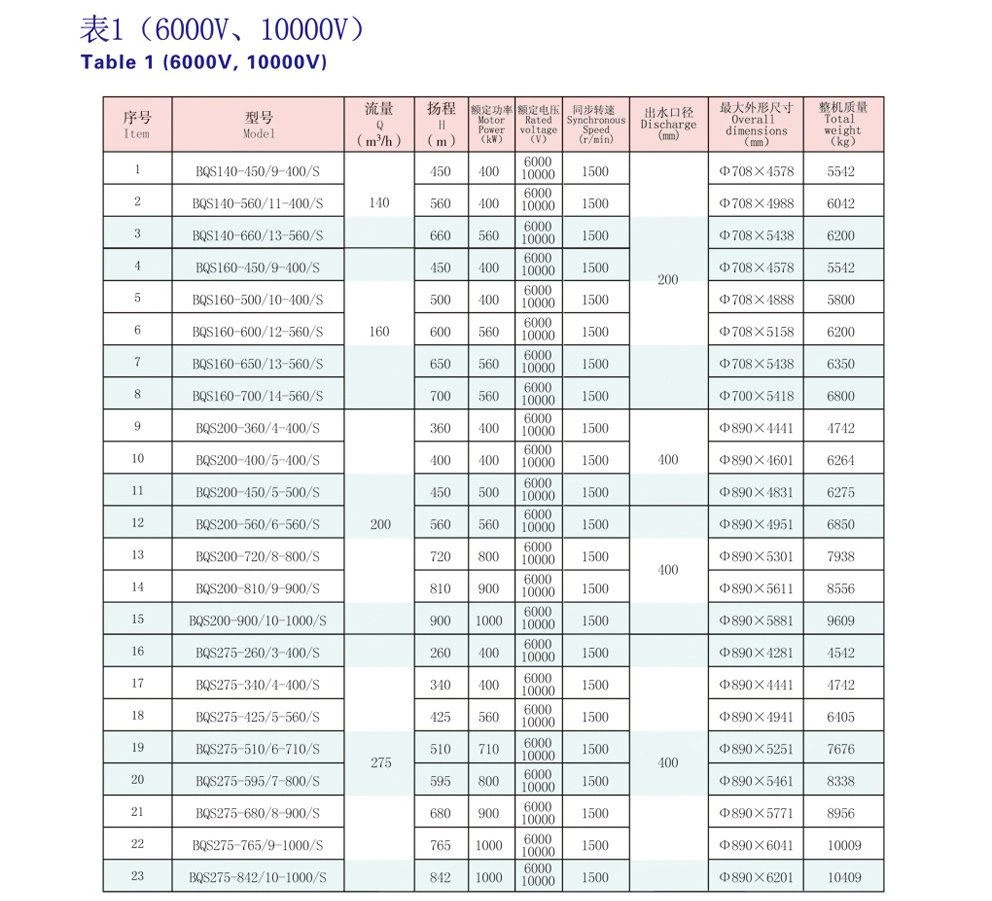

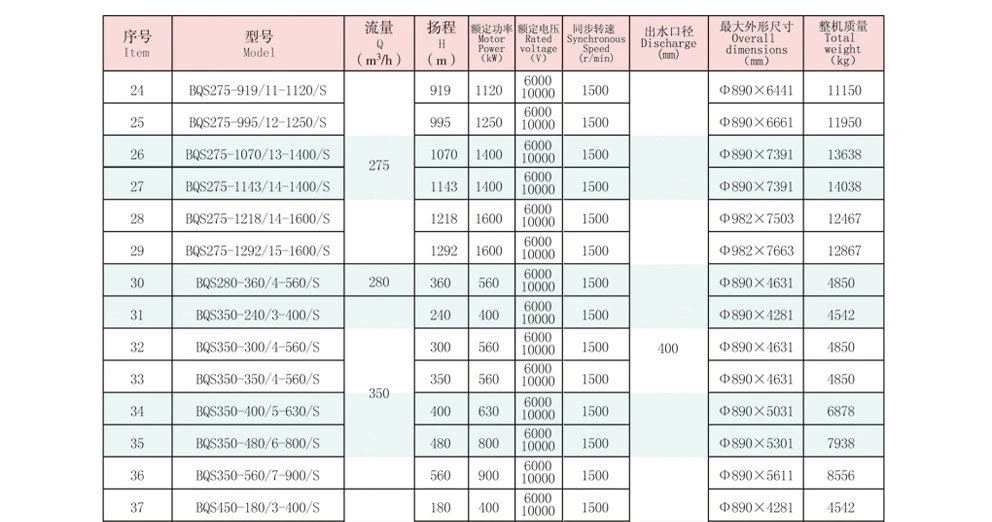

Tabell 1 viser de primære ytelsesverdiene for 6000V- og 10000V-pumpene, mens Tabell 2 viser de for motoren.

Tabell 1 viser de primære ytelsesverdiene for 660V- og 1140V-seriene pumper, mens Tabell 2 viser de for motoren.

Forsyningsomfang

1. Motorpumpe: BQS-serien pumpe, YBQ-serien nedsenkbar motor, kjølejakke, Tramcar.

2. Rør: Kort rør, leveringsrør, albue, tetningsskive, beslag, Tilbakeslagsventil for leveringsrøret.

3. Kabel: Strømkabel og kabeltilkoblingsmateriale.

4. Kontrollpanel: Kontrollpanel, Automatisk kontrollsystem.

Installasjonstype

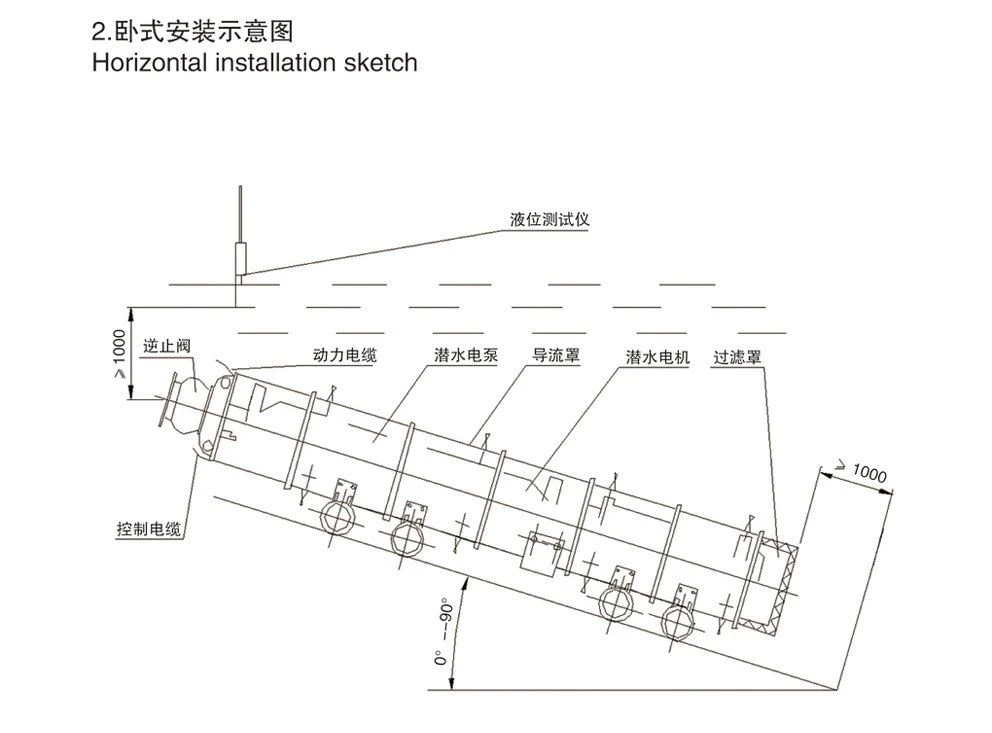

BQS-serien nedsenkbar motorpumpe har to typer installasjon: vertikal og horisontal. Den kan kombineres med trikkevogn som komplett sett med dreneringssystem for gruveavløpsformål. Skissen som følger
