Det finnes mange typer nedsenkbare elektriske pumper, og de mest brukte i brønnvanning er oljefylte og vannfylte nedsenkbare elektriske pumper. Med QJ-seriens dypt nedsenkbare pumpe som et eksempel, introduserer denne artikkelen kort strukturen til nedsenkbare dypbrønnpumper.
Strukturen til en nedsenkbar pumpe med dyp brønn består hovedsakelig av en vannpumpe, en elektrisk motor, et innløp og en tetningsanordning, som vist på figuren.
Vannpumpen er plassert i den øvre enden av den nedsenkbare elektriske pumpen, hovedsakelig sammensatt av impeller, styrehus, pumpeaksel, gummilagre og andre komponenter. Pumpeakselen og motorakselen er forbundet med en sylinderkobling. Løpehjulet er et sentrifugalt lukket løpehjul, og for å hindre at vannpumpen reverserer under stans, er det installert en tilbakeslagsventil i øvre ende.
Motordelen er plassert i den nedre enden av den nedsenkbare elektriske pumpen, hovedsakelig sammensatt av komponenter som rotor, stator, styrelager, skyvelager og trykkregulerende film. Plast- eller statorviklingen er laget av polyetylenisolert nylonbelagt vannbestandig elektromagnetisk ledning. Det indre av motoren er fylt med rent vann for å kjøle ned motorens lager. En gummitrykkregulerende film er installert i bunnen av motoren for å justere endringene i vanntrykket inne i kroppen forårsaket av temperaturøkningen til motoren.
Innløpet og tetningsanordningen er plassert i midten av den nedsenkbare elektriske pumpen. Tetningsanordningen er plassert i den øvre enden av motoren og består av en sandkastering og en skjelettoljetetning av forover- og reversanordningene. Dens funksjon er å forhindre at sediment kommer inn i det indre av motoren.
Modellbetydningen av 200-QJ80-55/5 nedsenkbar pumpe med dyp brønn: 200- Minste brønnhullsdiameter som er egnet for denne pumpen er 200 mm; QJ dyp brønn nedsenkbar pumpe; 80- Nominell strømningshastighet på 80m3/t; 55- Den nominelle totale høyden er 55 meter; 5 trinn vannpumpe.

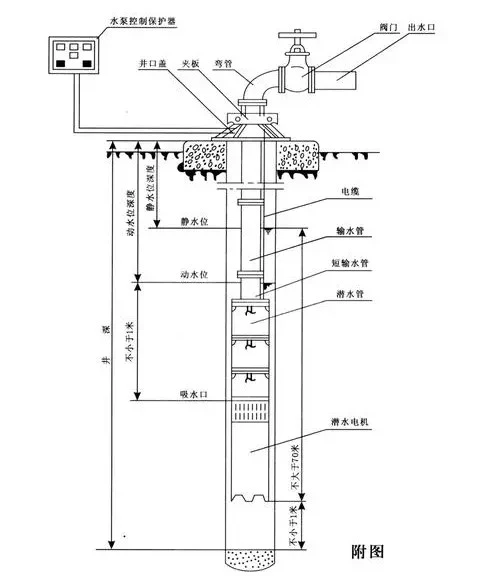

Det strukturelle diagrammet for den dype brønn nedsenkbare pumpen er som følger:
