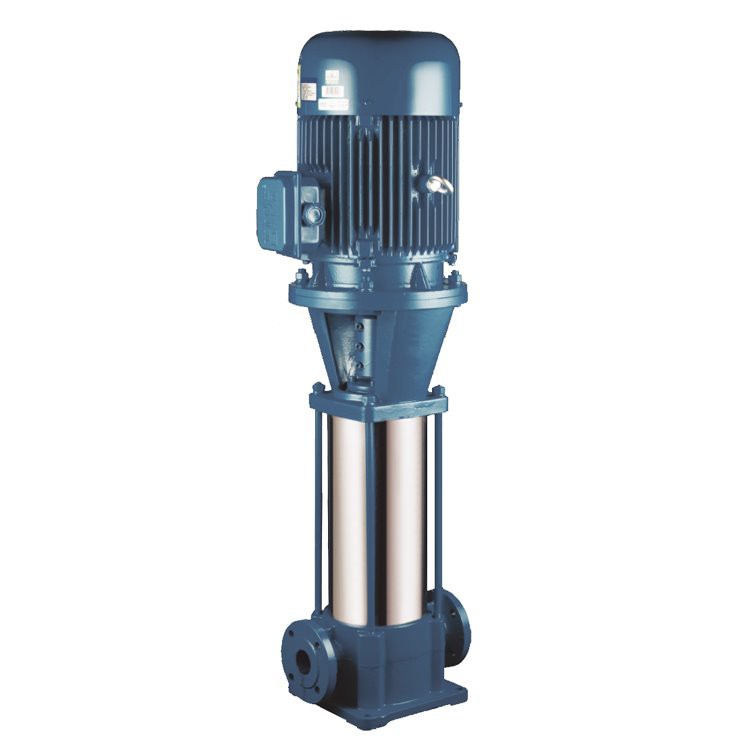

Vertikal flertrinns pumpe

Vertikal flertrinns pumpe serie med høyhus fôrvannpumpe, er den innenlandske konstruksjonsteknikken og den vertikale flertrinns sentrifugalpumpen er mye brukt i alle samfunnslag, er den mekaniske industriens fokus på å fremme høyeffektive og energibesparende produkter.

Sende bookingforespørsel→

Introduksjon:

Den vertikale flertrinnspumpen er et fokus for den mekaniske industrien på å skape høyeffektive og energibesparende produkter. Den er mye brukt i mange deler av livet og er en del av den innenlandske konstruksjonsteknikken LG, LGRDL og DLR-serien.

Fordelene med denne vertikale flertrinnspumpen er enkel installasjon og vedlikehold, lavt støynivå, lite volum og lav vekt. Kjemisk industri, høyhus, brannvannforsyning, industri- og gruvebedrifter, kommunal ingeniørvirksomhet, vannforsyning og avløp, og etterfyllingsvann i kjelefødevann er hovednæringene som bruker denne spesielle pumpeserien.

Vann eller andre sammenlignbare Yu Qingshui-væsker med lignende kjemiske og fysiske egenskaper finnes ikke i pumpemediet. Bytt materialet til pumpens strømningskomponenter for å imøtekomme brukerens behov ved overføring av etsende væske eller ferdig olje. Bruk følgende standarder: De tekniske spesifikasjonene for denne typen pumper er GB5659-1985 flertrinns sentrifugalpumper.

_16373137222197

LG-serien flertrinnspumpe er for vertikal installasjon, motorakselen og pumpeakselen er koblet sammen med kjevekobling. Pumpen har egenskapene til kompakt struktur, lavt støynivå, lite volum, etc.

LG vertikal flertrinnspumpe brukes først og fremst til lavtrykksvannsirkulasjon i kjele samt vannforsyning i høyhus, drenering og andre industrielle applikasjoner. Bruksområde: I tillegg til å bli brukt i fabrikker, gruver og bedrifter, er lavtrykkskjelesirkulasjon også ofte brukt i høyhusvannforsyning, vannforsyning og avløpssystemer.

LGs avtakbare høyhusvannforsynings flertrinnspumpe kobles til motorakselen ved hjelp av en kjevekobling. Den sørger for at pumpen og motoren er koaksiale, noe som resulterer i en jevn, støysvak drift. Det er en trefase asynkron motor av typen YY. Akseltetningen er en mekanisk tetning, og pumpen har en avtakbar design for å gjøre utskifting av mekanisk tetning enklere.

LG avtakbar høyhusvannforsyning flertrinns sentrifugalpumpe rotasjonsretning fra motorenden er for rotasjon med klokken.

Produktfunksjoner:

1. LG vil være et delt høyhus med en flertrinns vannstruktur som er kompakt, lett og attraktiv. Strukturens beslutning om å installere på en liten plass tillater plassering av beskyttelsesdeksler for utendørs bruk, for eksempel.

2. For å sikre pumpens konsentrisitet, er impelleren plassert direkte på motorakselen, noe som forbedrer pumpens driftsstabilitet og øker levetiden.

3. For å forbedre tetningens slitestyrke og betydelig øke levetiden, bruker akseltetningen en mekanisk tetning, eller en kombinasjon av mekaniske tetninger, i forbindelse med en høykvalitets tetningsring av legert.

4. Enkel installasjon og vedlikehold, ingen grunn til å fjerne rørledningssystemet. Innløpet og utløpet til pumpen er av samme kaliber, noe som forenkler rørledningstilkoblingen.

5. I henhold til strømningshastigheten og behovet for å bruke pumpeserien, parallelldriftsmodus.

6. Innløpet og utløpet kan installeres i forskjellige retninger på 0 grader, 90 grader, 180 grader og 270 grader for å møte ulike tilkoblingssituasjoner.

7. Pumpehodet kan være i henhold til behovet for å øke eller redusere pumpeserien og kombinert med kuttehjulets diameter for å møte og ikke endre installasjonsområdet, som ikke er tilgjengelig for andre pumper.

Applikasjon:

LG demonterte vertikale flertrinnspumpe for høyhus er best egnet for automatisk vannpåfylling av kjøletårn for kjemiske prosesser, samt for boligbygg, hoteller, kontorer og andre høyhus konstant trykk vannforsyning, brann og spray vannforsyningsutstyr som støtter pumper. For vannforsyningsutstyr, som f.eks kjele tilførselsvann, systemtrykkstabilitet, vann som sirkulerer under produksjon, langtransport osv. Rent vann som kan transporteres ved romtemperatur (80 grader) eller et medium som har fysiske og kjemiske egenskaper som er sammenlignbare med vann ved romtemperatur (105 grader), men er ikke varmt vann.

Type	Karakterer	Strømning (m³/h)	Hode (m)	RPM (r/min)	Motoreffekt (kW)	Eff ( prosent )	NPSH (m)
40 DL DLR	2	4.9 6.2 7.4	24.8 23.6 22	1490	2.2	36 40 42	3.19
	3	4.9 6.2 7.4	37.2 35.4 33		2.2	36 40 42
	4	4.9 6.2 7.4	49.6 .47.2 44		3	36 40 42
	5	4.9 6.2 7.4	62 59 55		4	36 40 42
	6	4.9 6.2 7.4	74.4 70 8 66		4	36 40 42
	7	4.9 6.2 7.4	86.3 82.6 77		5.5	36 40 42
	8	4.9 6.2 7.4	99.2 94.4 88		5.5	36 40 42
	9	4.9 6.2 7.4	112 106 99		7.5	36 40 42
	10	4.9 6.2 7.4	124 118 110		7.5	36 40 42
	11	4.9 6.2 7.4	136 130 121		7.5	36 40 42
	12	4.9 6.2 7.4	149 142 132		7.5	36 40 42
50 DL DLR	2	9.0 12.6 16.2	26.6 24.4 21.2	1490	3	50 54 52	2.58 2.66 3.16
	3	9.0 12.6 16.2	39.9 36.6 31.8		3	50 54 52	2.58 2.66 3.16
	4	9.0 12.6 16.2	53.2 48.8 42.4		4	50 54 52	2.58 2.66 3.16
	5	9.0 12.6 16.2	66.5 61 53		5.5	50 54 52	2.58 2.66 3.16
	6	9.0 12.6 16.2	79.8 73.2 63.6		5.5	50 54 52	2.58 2.66 3.16
	7	9.0 12.6 16.2	93.1 85.4 74.2		7.5	50 54 52	2.58 2.66 3.16
	8	9.0 12.6 16.2	106 97.6 84.8		7.5	50 54 52	2.58 2.66 3.16
	9	9.0 12.6 16.2	120 110 95.4		11	50 54 52	2.58 2.66 3.16
	10	9.0 12.6 16.2	133 122 106		11	50 54 52	2.58 2.66 3.16
	2	18 30 35	37 32 29	1490	5.5	56 62 60	2.41 2.82 3.03

65 DL DLR	3	18 30 35	55.5 48 43.5	1490	7.5	56 62 60	2.41 2.82 3.03
	4	18 30 35	74 64 58		11	56 62 60	2.41 2.82 3.03
	5	18 30 35	92.5 80 72.5		15	56 62 60	2.41 2.82 3.03
	6	18 30 35	111 96 87		15	56 62 60	2.41 2.82 3.03
	7	18 30 35	130 112 102		18.5	56 62 60	2.41 2.82 3.03
	8	18 30 35	148 128 116		22	56 62 60	2.41 2.82 3.03
	9	18 30 35	167 144 131		22	56 62 60	2.41 2.82 3.03
	10	18 30 35	185 160 145		30	56 62 60	2.41 2.82 3.03
80 DL DLR	2	32.4 50.4 65.16	43.2 40 34.2	1490	11	60.7 70 66.5	2.16 2.49 2.82
	3	32.4 50.4 65.16	64.8 60 51.3		15	60.7 70 66.5	2.16 2.49 2.82
	4	32.4 50.4 65.16	86.4 80 68.4		22	60.7 70 66.5	2.16 2.49 2.82
	5	32.4 50.4 65.16	108 100 85.5		30	60.7 70 66.5	2.16 2.49 2.82
	6	32.4 50.4 65.16	129.6 120 103		30	60.7 70 66.5	2.16 2.49 2.82
	7	32.4 50.4 65.16	151 140 420		37	60.7 70 66.5	2.16 2.49 2.82
	8	32.4 50.4 65.16	173 160 137		45	60.7 70 66.5	2.16 2.49 2.82
	9	32.4 50.4 65.16	184 180 154		45	60.7 70 66.5	2.16 2.49 2.82
	10	32.4 50.4 65.16	216 200 171		55	60.7 70 66.5	2.16 2.49 2.82
100 DL DLR	2	72 100 126	43.4 40 34	1490	18.5	65 72 70	2.83 3.53 4.40
	3	72 100 126	65.1 60 51		30	65 72 70	2.83 3.53 4.40
	4	72 100 126	86.8 80 68		37	65 72 70	2.83 3.53 4.40
	5	72 100 126	109 100 85		45	65 72 70	2.83 3.53 4.40
	6	72 100 126	130 120 102		55	65 72 70	2.83 3.53 4.40
	7	72 100 126	152 140 119		75	65 72 70	2.83 3.53 4.40
	8	72 100 126	174 160 136		75	65 72 70	2.83 3.53 4.40
	9	72 100 126	195 180 153		90	65 72 70	2.83 3.53 4.40
	10	72 100 126	217 200 170		90	65 72 70	2.83 3.53 4.40
200 DL DLR	2	210 280 350	74.2 70 62.2	1490	90	76 80 78	3.1 3.5 4.3
	3	210 280 350	111.3 105 93.3		132	76 80 78	3.1 3.5 4.3
	4	210 280 350	148.4 140 124.4		160	76 80 78	3.1 3.5 4.3
	5	210 280 350	185.5 175 155.5		200	76 80 78	3.1 3.5 4.3
	6	210 280 350	222.6 210 186.6		250	76 80 78	3.1 3.5 4.3
	7	210 280 350	259.7 245 217.7		280	76 80 78	3.1 3.5 4.3
	8	210 280 350	296.8 280 248.8		315	76 80 78	3.1 3.5 4.3
150 DL DLR	2	120 160 200	53 52 44	1490	37	72 76 73	3.1 3.5 3.8
	3	120 160 200	79.5 75 66		55	72 76 73	3.1 3.5 3.8
	4	120 160 200	106 100 88		75	72 76 73	3.1 3.5 3.8
	5	120 160 200	133 125 110		90	72 76 73	3.1 3.5 3.8
	6	120 160 200	159 150 132		110	72 76 73	3.1 3.5 3.8
	7	120 160 200	186 175 154		132	72 76 73	3.1 3.5 3.8
	8	120 160 200	212 200 176		160	72 76 73	3.1 3.5 3.8
	9	120 160 200	239 225 198		160	72 76 73	3.1 3.5 3.8
DL150-20 DLR150-20	2	108 150 180	45 40 34	1490	30	75 80 78	2.2 2.8 3.7
	3	108 150 180	67.5 60 51		45	75 80 78	2.2 2.8 3.7
	4	108 150 180	90 80 68		55	75 80 78	2.2 2.8 3.7
	5	108 150 180	112.5 100 85		75	75 80 78	2.2 2.8 3.7
	6	108 150 180	135 120 102		90	75 80 78	2.2 2.8 3.7
	7	108 150 180	157.5 140 119		90	75 80 78	2.2 2.8 3.7
	8	108 150 180	180 160 136		110	75 80 78	2.2 2.8 3.7
	9	108 150 180	202.5 180 153		110	75 80 78	2.2 2.8 3.7
	10	108 150 180	225 200 170		132	75 80 78	2.2 2.8 3.7
